ZF1、ZW5(A)、ZW10(B)、ZW20、ZF150、ZF220、ZJY20 (根據用戶要求可特殊訂貨)
平板式混凝土振動器廣泛應用于塑性、半塑性、干硬性混凝土的振動施工、混凝土板件、路面、地坪及樓房層面等結構，是混凝土施工中必不可少的重要工具；亦可用于各種振動臺及振源設備作為振源，如鍛造，篩選、裝料、送料等機械設備。
電話：0372-2588698；手機：13243017875
產品簡介

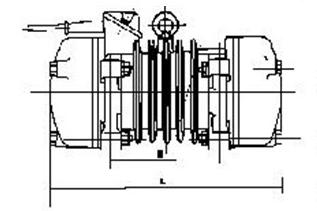

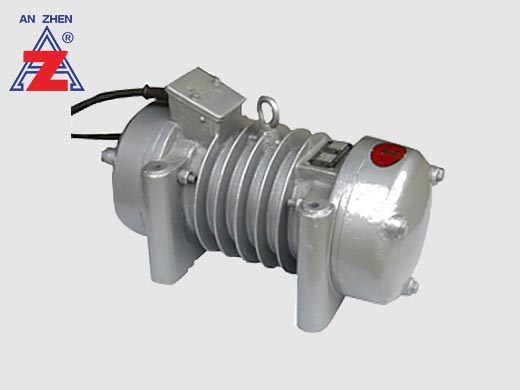

附著式振動器由機殼、定子、轉子、軸承座、軸承、偏心塊、端蓋組成。外形如圖一。
在附著式振動器兩端各裝一塊或兩塊偏心塊，當電機轉動時偏心塊隨之繞中心軸作轉動，產生離心力，從而形成振動。
電機機殼采用精鑄成型，散熱合理；即保證外觀的美觀光潔，又確保了電機外殼的強韌達標。定子采用國標電磁線B級絕緣真空寖漆工藝加工而成；鐵芯采用武鋼，寶鋼等廠家矽鋼片，高速聯沖一次成型，科學的自定心定位工藝；轉子軸采用45#鋼正火處理加工；合理的確保電機的每個金屬材料部位配合均勻到位。既減輕電機的體積和重量，又保證了電機的平穩運轉和功率。
應用范圍
安振產品定位于國內中高端用戶群體，交通、港口、建筑、礦山冶金等各種塑性、半干硬性、干硬性混凝土的振動施工、混凝土板件、路面、地坪及樓房層面等結構，是混凝土施工中必不可少的重要工具；亦可用于各種振動臺及振源設備作為振源，如鍛造，篩選、裝料、送料等機械設備。
特點
安振牌電動機采用專用電動機，體較小、重量輕、攜帶方便，安裝便捷、安全、性能穩定，結構簡單，維修方便。
振動器采用全封閉式結構，防塵防潮。
安振牌平板式振動器獨特的偏心結構，對稱地分布在軸承外側；其中ZW10、Z F150、ZF220、ZW20、ZJY20型可根據施工情況調整檔位帶來更強的混凝土密實效果（此特點市場上其他平板式振動器不具備），分檔表如下：
| 型號 | 位置一 | 二 | 三 | 四 | |
| ZW10 | 9200 | 7800 | 6300 | 4900 | |
| ZF150 | 9200 | 7800 | 6300 | 4900 | |
| ZF220 | 11000 | 9500 | 8000 | 6500 | |
| ZW20 | 15000 | 13000 | 10000 | 5700 | |
| ZJY20 | 11500 | 9950 | 8850 | 7800 | |
技術參數
| 型號 | 電機容量 |
電流(A) |
振動頻率 (Hz) |
激振力 (N) |
振幅 (mm) |
總重 |
| ZF1 | 0.13 | 0.372 | 47 | 500/1000 | 0.6 | 9 |
| ZW5 | 0.8 | 1.74 | 48 | 4200 | 1.5 | 35 |
| ZF110 | 1.1 | 2.45 | 48 | 3000 | 1.5 | 35 |
| ZW10 | 1.3 | 2.45 | 48 | 9200 | 2.3 | 44 |
| ZW10B | 1.3 | 2.45 | 48 | 6700 | 2.3 | 44 |
| ZW20 | 3 | 6.09 | 48 | 15000 | 1.8 | 90 |
| ZF150 | 1.8 | 3 | 48 | 9200 | 2.2 | 46 |
| ZF220 | 2.2 | 4.6 | 48 | 11000 | 2 | 55 |
| ZJY20 | 2 | 4.6 | 48 | 14000 | 2 | 83 |
注：1、ZJY20型系針對預應力空心樓板擠壓等成型機設計的振動器，能長時間的連續工作。
2、另有三相電壓400V/50Hz、440V/60Hz、420V/60Hz等三相電壓220V/50Hz、220V/60Hz等可供出口。
